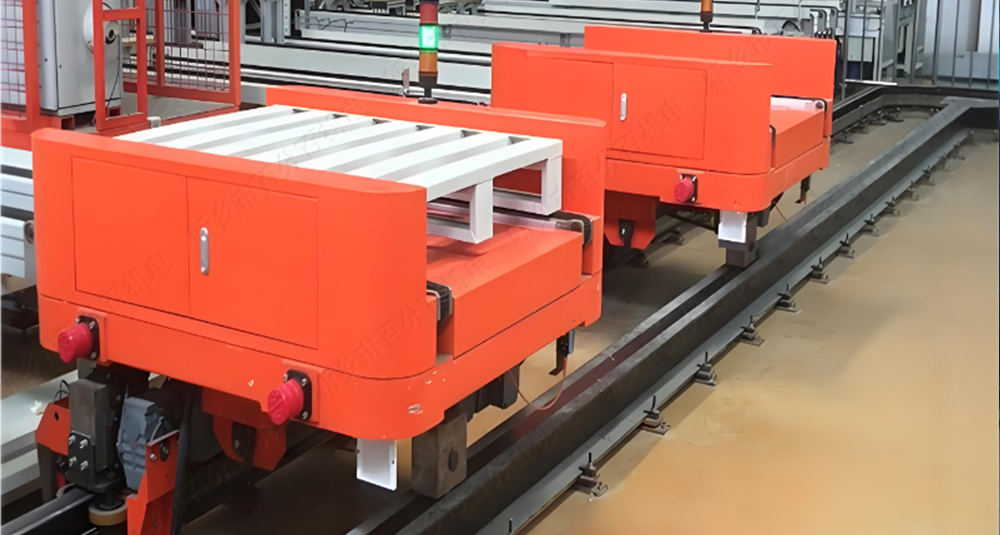

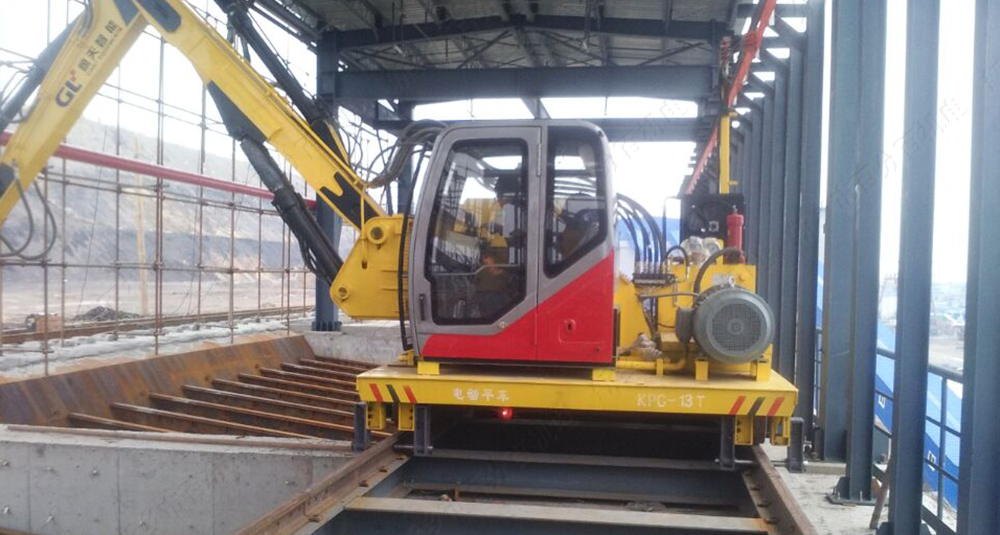

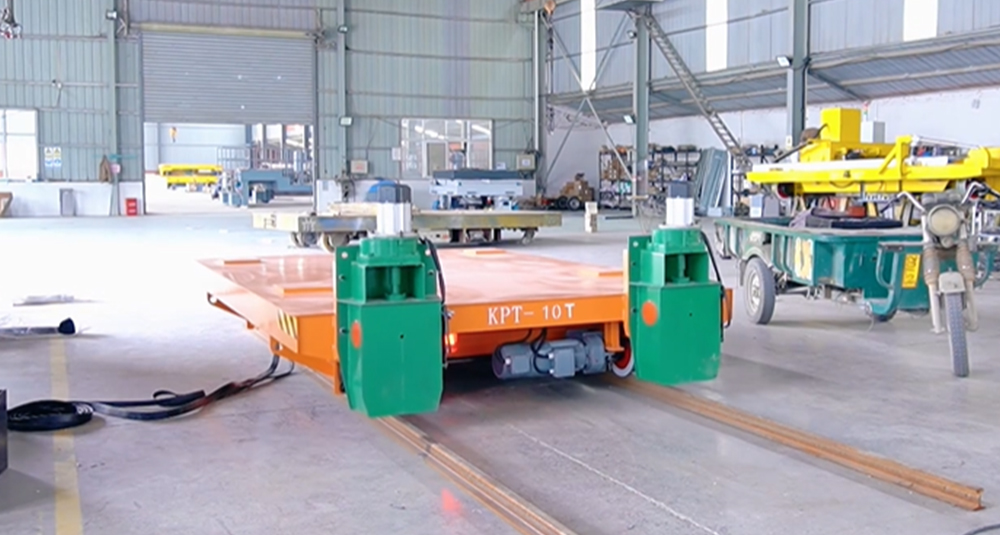

轨道平车在厂内物料转运中应用广泛，运行安全性——尤其是在重载、高速或复杂工况下的脱轨与溜车风险——是设备设计和运维的关注重点。脱轨事故的发生可能源于轨道不平整、运行速度偏高、横向力过大或垂向力减小等因素。针对这些风险，防脱轨装置与锁紧机构形成了两条技术防线：前者在运行过程中预防轮对脱离轨道，后者在停车或特定工况下固定车体位置。

一、防脱轨装置的两种技术路线

    当前轨道平车防脱轨装置的设计，主要分为被动机械限位和主动电磁吸附两条技术路线。

    被动机械限位方案在结构上较为成熟。一种设计是在车体底部加装防脱组件：通过安装座固定套筒，套筒内滑插滑杆，滑杆端部通过连接臂安装滚轮，滚轮位于两条轨道之间。当车体发生偏移趋势时，滚轮与轨道侧面接触并提供横向限位，弹簧结构可维持滚轮与轨道的贴合。该方案不依赖外部能源或控制系统，在正常行驶过程中持续发挥作用。

    另一种被动方案采用液压缓冲结构，包含液压支撑柱、U形固定板和缓冲柱。当有轨车发生偏移时，液压系统可对偏移量进行补偿调整，缓冲柱上的泄压管用于调节缓冲压力。该方案适用于运行速度变化较大的工况。

    主动电磁吸附方案是防脱轨技术的另一方向。该方案在轨道车辆转向架构架下方设置防脱架，防脱架位于钢轨内侧并安装有电磁铁。正常行驶时，驱动组件使防脱架远离钢轨，不产生干涉；当系统检测到脱轨风险时，电磁铁通电吸附钢轨，将转向架构架与左右钢轨连接成一个框架结构，增加转向架构架在浮沉、侧滚和横向运动方向的约束，间接限制轮对的抬升和横移。该方案的运行逻辑是"按需启动"，不影响正常行驶时的通过性。

二、锁紧装置：停车状态的稳固保障

    锁紧装置与防脱轨装置在功能上形成互补：防脱轨重在运行过程中的预防，锁紧装置解决停车状态下车体意外移动的问题。

    机械式夹轨锁紧是较为常见的方案。一种锁紧装置结构包括支座板、升降螺杆、夹块和拉杆：通过手轮旋转升降螺杆，驱动夹块向上勾住轨道，实现车体与轨道的机械锁定。升降螺杆与拉杆之间设有防松拉紧机构——拉环、弹簧和弹簧支撑板的组合可提供持续的锁紧力，防止振动导致松脱。该方案结构相对简单，适用于载重吨位较小的平车。

    自动化锁紧机构是近年来的技术方向。将电动推杆安装于平车底部四个拐角处，推杆输出端连接锁紧块，轨道上按一定间距开设锁紧槽。当平车运行至目标位置时，电动推杆驱动锁紧块插入轨道锁紧槽。为进一步提升锁紧稳定性，锁紧块内集成齿轮子盘、齿轮母盘与延展块——齿轮啮合联动使延展块横向伸出，嵌入锁紧槽内的延展槽，形成多点锁定。该方案可实现自动化操作，减少人工干预，适用于重载工况和高频次作业场景。

三、技术选型与配置考量

    防脱轨装置与锁紧机构的选择，需结合轨道平车的使用工况综合评估：

• 运行速度与载重：速度较高或载重较大的平车，脱轨风险相应增加，主动电磁防脱轨方案在响应速度和控制精度上有其适用性；载重较小、速度较低的平车，被动机械限位方案可满足基本安全需求。

• 运行路线特征：频繁通过道岔或曲线路段的平车，需评估防脱轨装置在转弯时的干涉风险，主动方案在正常行驶时可收回防脱架，通过性较好。

• 作业节拍与自动化程度：频繁启停、需要精确定位的作业场景，电动推杆驱动的自动锁紧机构可配合PLC控制系统实现定点锁止；使用频次较低、预算有限的场景，机械式夹轨锁紧装置可作为选择。

• 维护与可靠性：被动机械方案无电气部件，故障点较少，维护相对简便；主动电磁和自动化锁紧方案需关注电磁铁、电动推杆、传感器等电气元件的状态监测与定期检修。

四、行业标准对安全结构的影响

    JB/T 6127-2025《电动平车》标准已于2026年7月1日实施，对轨道式电动平车的技术要求进行了规范。标准中对轮对轴线平行度、车架变形量等结构精度的要求，间接影响平车的运行稳定性，与防脱轨装置的性能发挥存在关联。

    如需根据贵厂具体车型（载重吨位、运行速度、轨道布局、使用频次）讨论防脱轨与锁紧装置的具体配置方案，欢迎提供参数进一步交流。
