过跨车在车间运行中出现的电气故障，表现形式多样：有的是车辆无法启动，有的是运行中突然停机，有的是速度异常或方向失控。故障排查的效率取决于是否有一套从电源到执行机构的系统化检查路径，而非依赖经验逐点试探。

一、供电环节的排查

供电是电气故障排查的起点。不同供电方式的检查重点有所区别。

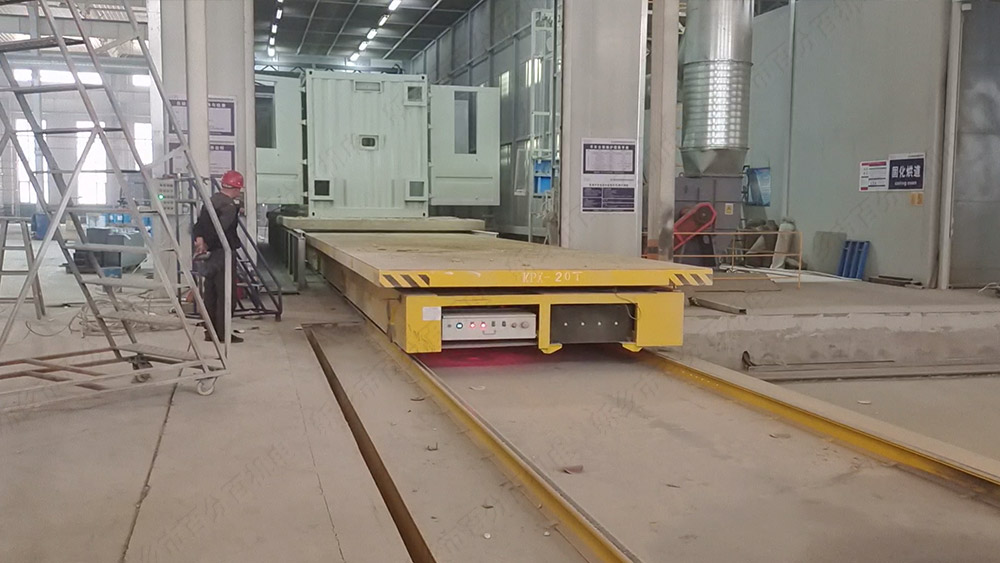

    低压轨道供电（KPD系列） 的常见故障表现为车辆在轨道某区段失去动力。排查时，首先用万用表测量该区段轨道的电压是否在正常范围（通常为36V或48V）。若电压明显偏低或为零，检查该区段的降压变压器进线是否正常，轨道接头处的绝缘处理是否完好，以及取电碳刷与轨道的接触是否可靠。碳刷磨损到一定程度后与轨道接触不良，会导致电压降增大，车辆在该区段运行时出现停顿或无力。轨道绝缘垫片破损引起的漏电，则可能造成整段轨道电压异常。

    电缆卷筒供电的故障多发生在电缆本身和卷筒机构。检查电缆是否有外皮破损、内部断芯，尤其在电缆反复卷绕的弯折处。用万用表测量电缆两端对应线芯的通断，判断是否存在断路。卷筒的滑环与碳刷接触面若积尘或氧化，会导致接触电阻增大，车辆运行时出现间歇性断电。卷筒的力矩电机或弹簧机构若出现卡滞，电缆不能正常收放，车辆行驶到一定距离后会被拉断或拖拽。

    蓄电池供电的排查重点在电池组和充放电回路。测量电池组的总电压和单节电池电压，判断是否存在单节落后或失效。电池组在放电末期电压下降较快，若车辆在电量显示尚有余量时即出现无力或停机，需检查电池的实际容量是否衰减。充电回路的故障表现为充电不足，需检查充电机的输出电压和电流是否正常，充电插头接触是否良好。

二、电机与驱动环节的排查

供电正常但车辆不动作，故障可能在电机或驱动回路。

    电机不启动时，先检查电机的供电是否到达电机接线端。若电压正常，测量电机绕组的直流电阻，判断是否存在绕组断路或短路。三相绕组的电阻值应基本平衡，若某相电阻明显偏大或偏小，说明该相绕组存在问题。电机若带有热保护装置，检查热保护是否已动作，热保护动作后需要等待复位或手动复位才能重新启动。

    变频器驱动的系统中，变频器本身会显示故障代码。过流、过压、欠压、过热是常见的故障类型。过流故障可能源于电机堵转、加速时间设置过短或变频器输出侧短路。欠压故障则与供电电压偏低或变频器内部直流母线电容老化有关。读取变频器的故障记录，可以缩小排查范围。

    电机运行但无力的情况，需区分是电气问题还是机械问题。电气方面，检查变频器的输出频率是否达到设定值，电机是否在额定电压下运行。若供电电压偏低，电机的输出转矩会下降。机械方面，检查减速机是否缺油或齿轮磨损，车轮轴承是否卡滞，这些机械阻力增大会表现为电机负载电流升高。

三、控制回路的排查

控制回路涉及PLC、继电器、接触器、操作手柄和传感器等部件。

    PLC控制系统的故障排查，首先观察PLC的电源指示灯和运行指示灯是否正常。若PLC未上电，检查供电回路的断路器和保险丝。若PLC上电但无输出，检查输入信号是否正常到达PLC的输入端子——操作手柄的指令、限位开关的状态、传感器的信号，都需要逐点确认。PLC的输入指示灯可以直观反映信号的有无。

    接触器与继电器的故障表现为触点烧蚀或线圈烧毁。接触器吸合后若主触点接触不良，电机供电会时断时续。检查接触器触点是否有发黑、烧蚀痕迹，线圈两端是否有正常电压。继电器触点用于小电流控制回路，触点氧化会导致信号传递失效。

    操作手柄与按钮的排查相对直接。用万用表测量手柄在各档位下的通断状态，确认指令信号是否能正常发出。手柄内部的电位器若磨损，调速信号会不稳定，表现为车辆速度忽快忽慢。

四、传感器与限位保护环节的排查

传感器故障在过跨车电气问题中占一定比例，排查时需要理解各传感器的功能逻辑。

    限位开关用于限制车辆的运行范围。若车辆在轨道两端不停车，检查限位开关的触点是否被撞块触发，接线是否松动。限位开关的常闭触点若接触不良，PLC无法接收到到位信号，车辆不会执行停车动作。

    光电开关与接近开关用于检测工位或障碍物。传感器表面若积尘或油污，检测距离会缩短甚至失效。检查传感器的指示灯是否正常闪烁，用替代物靠近传感器感应面，确认输出信号是否变化。

    编码器与测速装置用于速度反馈和定位。编码器若松动或联轴器打滑，速度反馈信号会失真，变频器可能报过速或失速故障。检查编码器的安装是否紧固，信号线屏蔽层是否接地良好。

五、排查流程的组织

将上述环节串联，可形成一条从外到内的排查路径：

    第--步，确认故障现象。车辆是完全不动作，还是运行中异常，还是动作但方向或速度不对。现象不同，排查的起点不同。

    第二步，检查供电。测量车辆进线端的电压是否正常，判断故障在供电侧还是在车辆侧。

    第三步，检查控制回路。确认PLC、接触器、操作手柄的信号传递链路是否通畅。

    第四步，检查驱动回路。确认变频器、电机及其连接线路的状态。

    第五步，检查传感器与保护装置。确认各信号是否正常到达控制器。

    第六步，区分电气与机械。若电气各环节均正常但车辆仍无法正常运行，需排查减速机、车轮、轨道等机械部分。

排查过程中，测量数据的记录有助于对比判断——例如三相电压是否平衡、三相电流是否对称、各限位开关的动作顺序是否与程序一致。对于间歇性故障，需在故障出现时及时测量，或利用PLC的数据记录功能捕捉故障瞬间的状态。
