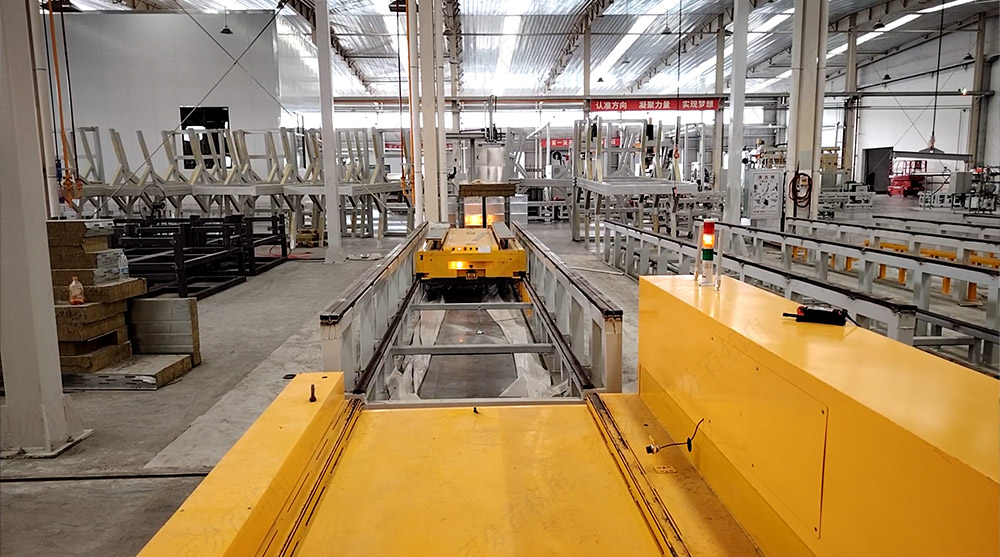

过跨车调速系统的控制核心通常由PLC与变频器共同构成。PLC承担逻辑判断和指令生成，变频器执行电机调速。两者之间的通讯架构决定了指令传递的实时性、参数监控的完整性和系统布线的复杂度。当前工程实践中，PLC与变频器的通讯方式主要有开关量、模拟量、RS-485串行通讯和现场总线四类，各自的实现方式和适用场景有所区别。

一、开关量控制：基础方案

    开关量控制是PLC与变频器之间较为直接的连接方式。PLC的开关量输出端子与变频器的开关量输入端子直接相连，通过程序控制变频器的启动、停止、正反转以及高、中、低三档速度端子的组合。

    这一方式的特点是接线简单、抗干扰能力较强，适用于对调速精度要求不高的场景。其局限性在于调速曲线不是连续平滑的曲线，只能实现有级调速，无法进行精细的速度调节。对于需要多段速运行的过跨车，开关量方式可通过组合不同速度端子来满足要求，但速度档位数量受限于端子数量。

二、模拟量控制：连续调速

    模拟量控制方式通过PLC的模拟量输出模块输出0～5V电压信号或4～20mA电流信号，作为变频器的模拟量输入，控制变频器的输出频率。变频器根据模拟量大小调节频率，实现连续平滑的无级调速。

    这一方式的优点是PLC程序编制简单方便，调速曲线平滑连续，工作稳定性较好。其局限性在于，在大规模生产线中控制电缆较长时，尤其是DA模块采用电压信号输出时，线路存在较大的电压降，影响系统的稳定性和可靠性。此外，PLC的模拟量输出模块价格相对较高，且需要选择与变频器输入阻抗匹配的模块，必要时还需采取分压措施使变频器适应PLC的电压信号范围。

三、RS-485串行通讯：参数化控制

    RS-485通讯是目前使用较为普遍的方式，PLC通过串行通讯指令与变频器通信。标准西门子变频器通常提供RS-485串行接口，采用双线连接，设计标准适用于工业环境。单一的RS-485链路可连接多台变频器，链路中需要有一个主控制器（主站），变频器作为从站。

    在过跨车的实际应用中，有案例采用S7-200 SMART的CPU本体RS485口走USS协议，控制MM440变频器。硬件接线仅需RS485两根线，启停调速全走通信，无需模拟量模块。USS指令库提供USS_INIT、USS_CTRL、USS_RPM、USS_WPM等指令，USS_INIT负责初始化通信口、波特率和激活从站地址，USS_CTRL控制变频器启停和速度给定，USS_RPM用于读取变频器参数。变频器侧需设置P0700（命令源）和P1000（频率源）为5（USS通信），以及站地址和波特率参数。

    Modbus-RTU是另一种常用的串行通讯协议。在远程变频调速系统中，PLC通过RS485通信方式与变频器连接，采用MODRD指令读取变频器特定地址中的频率、转速、电流、电压信息，采用MODWR指令将运行方式的功能码和频率写入变频器。变频器参数需设置运行指令通道为通讯指令通道，频率指令选择为远程通讯设定。

    RS-485通讯方式的优点是硬件简单、造价较低，可控制多台变频器。其局限性在于编程工作量相对较大，且通讯距离和抗干扰能力受布线质量影响。通讯线需使用双绞屏蔽线，屏蔽层在PLC端单点接地，远离变频器动力线，间距至少30cm。

四、现场总线通讯：集成化方案

    现场总线方式通过PROFINET、PROFIBUS DP等协议实现PLC与变频器之间的数据交换。以西门子S7-1200与G120变频器通过PROFINET通讯为例，PROFINET IO控制器可将控制字和主给定值等过程数据周期性发送至变频器，并从变频器周期性读取状态字和实际转速。

    PROFINET通讯的数据结构包含两个通道：周期过程数据（PZD）和参数通道（PKW）。PZD通道用于传输控制字、速度给定、状态字和实际转速等实时数据；PKW通道用于读写变频器参数，长度固定为4个字，每次读或写一个参数。以标准报文1（PZD-2/2）为例，控制器发送的控制字和速度给定通过PZD通道到达变频器，变频器返回的状态字和实际转速同样通过PZD通道传回。

    现场总线方式的优点是速度快、距离远、工作稳定、编程相对简单，可连接的变频器数量多。其局限性在于造价较高，需要PLC和变频器支持对应的总线协议，且需要配置GSDML或GSD文件进行硬件组态。

五、过跨车调速系统中的通讯架构选择

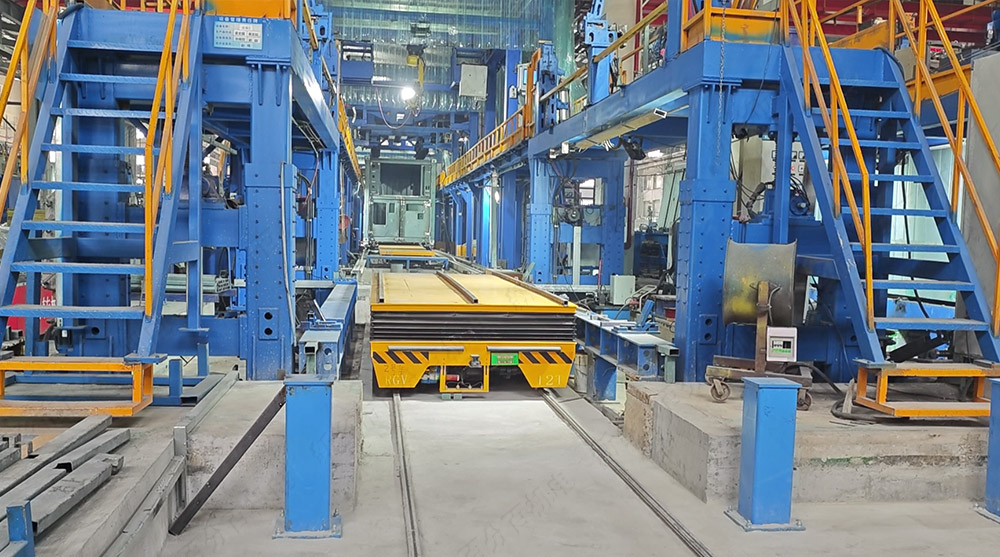

在过跨车的调速系统集成中，通讯架构的选择需结合具体工况评估。

    对于调速精度要求不高、速度档位固定的工况，开关量控制方式在成本和实现难度方面有一定优势。对于需要连续调速、运行速度随载重或工艺要求变化的工况，模拟量方式或RS-485通讯方式均可满足要求。模拟量方式的响应较为直接，但受线路压降影响；RS-485通讯方式在参数监控和故障诊断方面提供更多数据。

    对于需要读取变频器运行参数（如电流、电压、故障代码）并进行状态监控的过跨车，RS-485或现场总线方式较为适用。通过通讯协议，PLC可周期性读取变频器的实际频率、运行电流等参数，用于状态显示和故障判断。

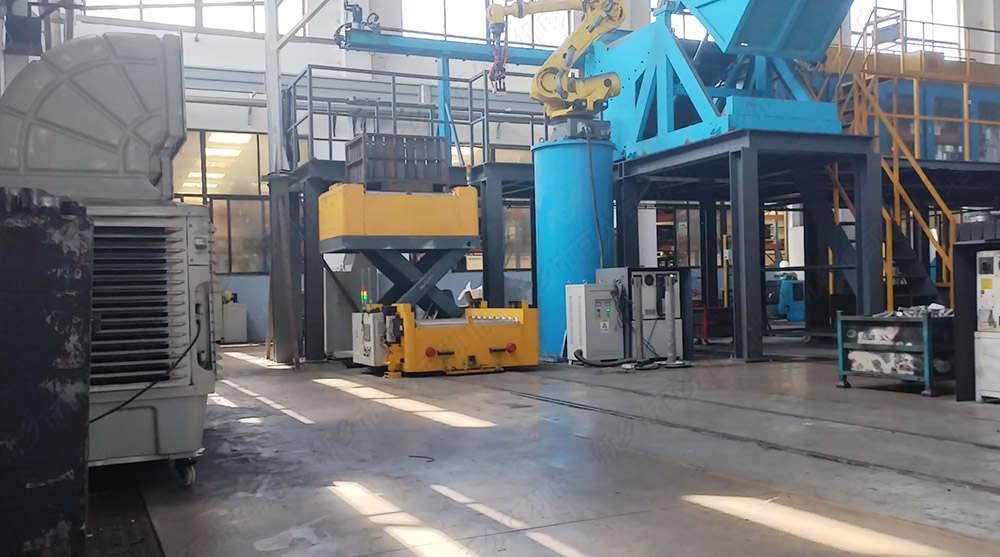

    在过跨车无人化改造的案例中，有方案将PLC柜放置在地面，变频器安装在车上，由于无法直接敷设DP线，采用工业无线方式组网，通过无线接收装置实现PLC与变频器之间的通讯。这一做法表明，通讯架构的设计需结合车辆结构布局和现场条件灵活确定。

    无论采用何种通讯方式，安全回路通常保留硬线连接。急停信号等安全功能不依赖通讯网络传输，以确保在通讯中断时仍能执行停车动作。
