低压轨道供电的过跨车，其能量传递路径为：地面降压变压器将380V工业用电降至36V或48V安全电压，馈送至经过绝缘处理的钢轨，平车通过取电装置从轨道取电，再由车载升压变压器升至380V驱动电机。这一方案在安全性和连续作业方面有其特点，但随着运行距离增加，轨道作为导体所带来的电压降问题逐渐凸显，成为制约适用距离的主要工程因素。

一、压降的物理来源

    轨道在低压供电系统中承担双重功能：既是车轮的行走路径，也是传输电能的导体。钢轨的电阻率通常在0.13～0.22 μΩ·m量级，接近铜导体电阻率（约0.017 μΩ·m）的十倍。轨道截面积虽然较大，但整段供电距离上的总电阻随长度线性累积（R=ρ·L/A），在低电压、大电流工况下，同样一段线路电阻引起的压降在系统总电压中的占比更高。

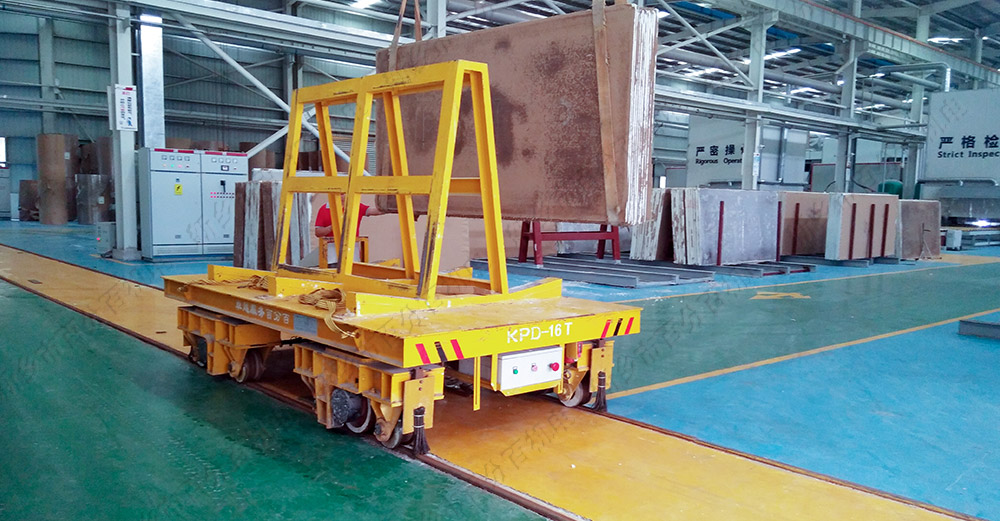

    低压轨道供电的启动电流是压降问题的关键变量。以单相KPD平车为例，启动时流经轨道的电流可达1000A量级，此时轨道末端会产生较大的电压降，影响电机的启动性能。这一特性也解释了单相KPD平车载重吨位通常不超过50吨的原因——更大吨位需要更高的启动转矩，对末端电压的要求更为严格。

二、工程约束下的补偿逻辑

1. 铜排补偿线

    当运行距离超过一定范围时，在轨道侧加装铜排补偿线是常见的处理方式。铜排的电阻率低于钢轨，并联在轨道上可降低供电回路的等效电阻，从而减少线路压降。铜排补偿线的截面选择需根据平车的额定电流和线路长度核算，其作用是使末端电压维持在电机可正常启动的水平。

2. 增加降压变压器数量

    运行距离较长时，仅靠铜排补偿可能不足以将末端电压维持在合理范围，此时需要在轨道沿线增设降压变压器，实现分段供电。分段供电的原理是缩短单段供电回路的长度——将长距离轨道分为若干供电段，每段由就近的变压器独立供电，单段线路电阻与压降随之降低。

    工程实践中，通常每间隔50～70米设置一组供电接入点。这一数值属于基于低压压降限制的经验参考值，实际是否需要增设以及具体的分段间距，取决于电压等级、平车额定电流、轨道截面与材质、允许压降范围等因素，应由现场核算确定。增加降压变压器的个数一般不宜超过3个，多变压器供电时需注意相位和电压一致性管理，分段处需设绝缘接头实现电气隔离，避免段间电位差导致环流。

3. 提高供电电压

    将供电电压从36V提升至48V，是在长轨道压降较大的场景中采用的一种处理方式。在相同功率下，电压提高意味着电流相应减小，线路压降与电流成正比，因此提高电压等级可直接降低压降的绝对值。48V仍属于安全电压范围，保持了原有的安全特性。

三、电压降的计算校核思路

压降补偿方案的确定，需要以计算校核为基础。校核的基本流程如下：

    首先，确定平车的额定工作电流。该电流取决于驱动电机功率和供电电压等级，启动电流需按电机启动特性单独核算。

    其次，计算轨道回路的等效电阻。需要已知轨道材质电阻率、单根轨道的截面积以及供电点至车辆位置的距离。若加装铜排补偿线，则按钢轨与铜排并联计算等效电阻。

    第三，计算线路压降。压降等于回路电流乘以等效电阻。对于直流或单相交流回路，压降为单程电阻的2倍乘以电流；对于三相回路，需按三相压降公式计算。

    第四，将计算压降与允许压降范围进行比对。若末端电压低于车载升压变压器正常工作的zui低输入电压，则需调整补偿方案——增大导体截面、增设供电点或提高供电电压等级。

    对于已有轨道的延长改造，压降校核同样适用。改造前需重新计算延长后的线路总压降，必要时增大电源容量或缩短单段供电距离。

四、工程配置中的要点

    变压器安装位置对压降控制有直接影响。将降压变压器安装在轨道中部而非端部，可使供电距离在轨道两端方向上的分配更为均衡，减小单侧zui大供电距离。多段轨道每段宜配独立变压器，变压器距轨道宜不超过50m。

    取电装置的接触状态是容易被忽略的环节。取电碳刷与轨道的接触电阻若因磨损或压力不足而增大，会在轨道电阻之外附加额外的接触压降。取电刷的接触压力宜控制在20～50N范围，每根轨道设2～3个取电刷的冗余配置有助于降低单点接触不良的影响。

    轨道接头的连接质量影响回路电阻。轨道接头处的螺栓压接或焊接工艺需确保连接稳固，接触面可采用镀银或铜过渡接头并涂抹导电膏防氧化。接头处若存在接触电阻，其发热和压降影响在长距离供电中会逐步累积。

    绝缘状态的定期检测虽不直接降低压降，但绝缘性能下降会引入漏电流，影响供电回路的有效电压。全线绝缘电阻测试宜定期进行，发现绝缘电阻下降时及时排查处理。

五、适用距离的判断

    低压轨道供电的适用距离没有固定的界限，需结合压降校核结果确定。从工程实践来看，低压轨道供电过跨车更适用于中短距离、定点往返的转运场景，通常以数十米范围内为主要适用区间。单台平车固定往返、距离在数十米量级时，压降可控，配套工程投入相对适中。

    当运行距离达到上百米量级时，压降控制所需的补偿措施（多台变压器分段供电、大截面铜排补偿线）会增加工程投入，同时供电系统的复杂度上升。在此类工况下，可结合运行距离、供电连续性要求和车间布局，评估滑触线供电或电缆卷筒供电等方案是否更为适配。
