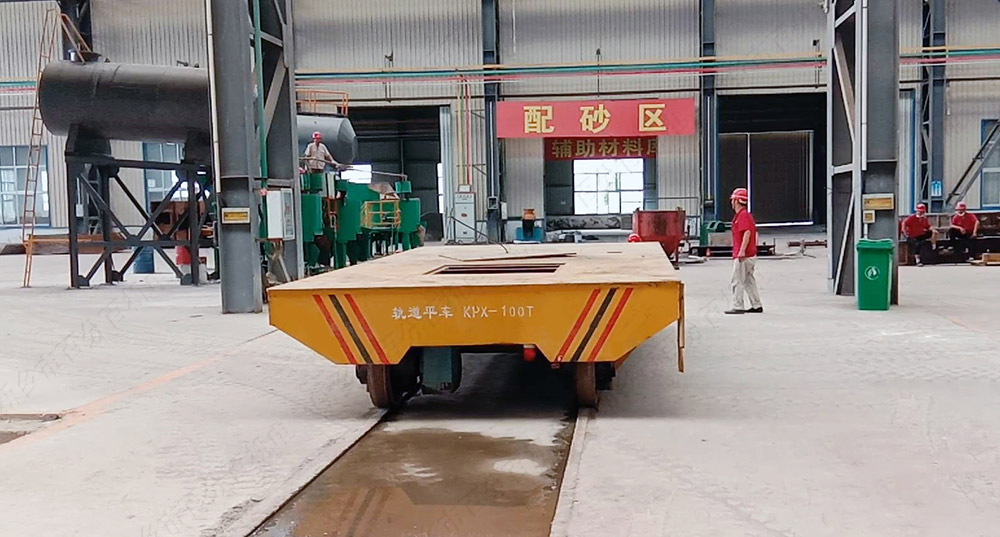

地平车在轨道上的运行直线性，是评价其行走性能的基础指标之一。直线性不足的直接表现包括车体跑偏、车轮轮缘与轨道侧面持续接触、运行阻力增大以及车轮不均匀磨损。在影响运行直线性的诸多因素中，轮对轴线平行度是一个与装配工艺直接相关的几何参数。

一、标准对平行度的要求

    JB/T 6127系列标准对轮对轴线平行度作出了明确规定。从JB/T 6127-1992到JB/T 6127-2010的修订中，两轮对轴线平行度公差从3.0mm调整为2.0mm。公差收紧的趋势反映了行业对平车运行直线性和车轮磨损均匀性的要求逐步提高。

    JB/T 6127-2025延续了对这一参数的要求，在检测中需使用专用扎规进行测量。标准同时要求两轮对轴线的对角线之差不大于3.0mm，这两项几何参数共同构成了评价轮对装配精度的基础指标。

二、平行度偏差对运行直线性的影响

    轮对轴线平行度偏差是指同一车架下两轮对的轴线在水平面内不平行，即两轴线之间存在夹角。这一偏差对运行直线性的影响，可以从运动学角度理解。

    当两轮对轴线平行时，四个车轮的踏面中心线理论上处于同一方向，车辆沿轨道运行时，各车轮的运动方向一致，车体沿轨道中心线行进。当两轮对轴线存在夹角时，前后轮对的运动方向不再重合。车辆运行时，前后轮对产生方向上的“争夺”，车体被约束在一条折线路径上。运行轨迹的偏移量在车辆行进过程中逐步累积，表现为车体在轨道中心线两侧摆动或持续偏向一侧。

    轮对轴线不平行还会直接导致车轮轮缘与轨道侧面接触。车轮水平偏斜值超差会造成啃轨，增大运行阻力，产生振动和噪声，并加剧轨道和车轮的磨损。啃轨使行走电机负荷增大，车轮磨损加剧，轨道对车轮施加的水平力还可能引起车架变形。

    平行度偏差与对角线差之间存在关联。以轴距2500mm、轮对内侧距1353mm的两轴转向架为例，当内侧距差值达到2mm时，对角线差值已达到1mm以上。这意味着内侧距偏差会通过几何关系放大为对角线差，进而影响运行直线性。

三、装配工艺中的控制要点

轮对轴线平行度的保证，需要在装配工艺的多个环节进行控制。

    车架基准面的加工精度是装配的基础。轮对通过轴承座或轴箱与车架连接，车架上安装轮对的基准面若存在平面度偏差或加工角度偏差，轮对装入后轴线方向即偏离设计值。在装配前应检查车架轮对安装面的平面度和位置度，对超差的部位进行修整。

    轮对与车架的定位方式影响平行度的可调性。一种装配方案采用轮背贴靠板作为定位基准：在组装平台上设置与轮对数量相等的轮背贴靠板，使各贴靠板中与钢轨相对的一面处于同一平面内。轮对吊至组装平台后，通过顶推装置将各轮对的轮背贴靠在贴靠板上，由于各贴靠板共面，各轮对的轴线即可保持平行。这一方法将平行度的控制转化为轮背与基准面的贴靠质量，降低了装配过程中的测量难度。

    轮对内侧距的一致性是平行度控制的前置条件。各轮对内侧距不相等时，即使名义上轴线平行，实际运行中的对角线仍会出现偏差。对于内侧距存在差值的轮对，一种处理方式是以内侧距最小的轮对为基准，将其他内侧距较大的轮对通过回推支撑装置回推其与最小内侧距差值的一半，使各轮对在实际运行状态下保持轴线平行。

    轴承游动端的安装方向需保持一致。标准要求两轮对轴承的游动端装在车辆的同一侧。若游动端安装方向不一致，一侧轮对受轴向约束、另一侧自由，运行中因热膨胀或轨道横向力产生的轴向位移方向不同，也会影响车体的直线运行。

四、检测方法与验证

    装配完成后，轮对轴线平行度的检测通常使用专用扎规进行。扎规的两端分别与前后轮对的轴端或轮辋接触，通过测量两端的偏移量来判断轴线平行度。对角线差的检测则通过测量两轮对同侧车轮之间的距离进行比对。

    对于已投入运行的设备，出现跑偏或啃轨现象时，可使用拉线法对四个车轮的平行度进行现场检查和调整，使车轮轮缘与钢轨侧面保持均匀间隙。拉线法的原理是在车架下方沿纵向拉设基准线，测量各车轮相对于基准线的偏移量，据此判断各轮对的平行状态。

五、装配后的动态验证

    静态检测合格的轮对装配，仍需在动态运行中验证其直线性表现。空载运行试验可在轨道上测量车体相对于轨道中心线的偏移量，观察是否存在持续的偏向或周期性摆动。对于双电机驱动的平车，还需排除电气同步因素对跑偏的干扰——两台电机输出转速不一致时，车体会向一侧偏移。因此在直线性验证中，需区分机械几何偏差与电气同步偏差的各自影响。

    装配完成后宜进行一段距离的空载往返运行，观察车轮轮缘与轨道侧面的接触痕迹是否均匀。轮缘接触痕迹偏向一侧或局部集中，通常表明该侧轮对存在平行度偏差，需复查轮对装配状态。
